Diagrama de líneas

Se realiza en un sistema de ejes cartesianos.

En uno de los ejes (abscisas) se marcan los datos y en otro (ordenadas) la frecuencia de cada dato.

No es necesario que los dos ejes tengan la misma graduación. Se señalan los puntos correspondientes (dato-frecuencia) y éstos se unen con líneas rectas.

Estos gráficos se utilizan principalmente para hacer representaciones de series temporales de frecuencia cuyos datos no estén agrupados en intervalos.

Ejemplo

Representar la serie que refleja el número de salidas al extranjero, en un año, de 730 ejecutivos de una empresa mediante un diagrama de líneas, para:
  1. la frecuencia absoluta,
  2. la frecuencia relativa.

Número de
Salidas
Número de
Ejecutivos (fre.absoluta)
Frecuencia
Relativa
0
80
0,11
1
100
0,14
2
220
0,30
3
150
0,21
4
60
0,08
5
80
0,11
6
40
0,05

730
1

Resolución:

Gráfico de diagrama de líneas, frecuencia absoluta

Gráfico de frecuencia absoluta

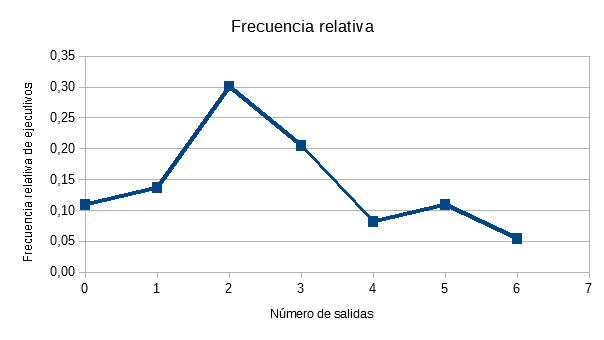

Gráfico de diagrama de líneas, frecuencia relativa
Diagrama de líneas, frecuencia relativa



Interpretación de un diagrama de líneas

La interpretación de un diagrama de líneas es sencilla: si la línea asciende, la frecuencia aumenta; si la línea desciende, la frecuencia disminuye.

El punto más alto del diagrama corresponde al valor de la variable que tiene mayor frecuencia; y el punto más bajo corresponde al valor de la variable que tiene menor frecuencia.

El que la línea sea casi horizontal se puede deber a dos causas:
  1. La graduación que se ha tomado para los ejes no es adecuada.
  2. Todos los valores de la variable tienen frecuencias muy similares.
Todas las representaciones gráficas que voy a explicar, se pueden realizar fácilmente con Excel, o Calc.
